发布时间：2022-03-23
MSO2系是泰克新推出的混合信号示波器，主打的是小巧便携；在不降低性能的情况下使工作台腾出更多空间。 2 系列 MSO 的厚度只有 4CM，裸机重量仅1.8KG，是一款功能齐全的实时触摸屏示波器，外形小巧、便携，感觉就像平板电脑一样。无论测量挑战要求前往何处（工作台、教室或者测试现场），都可轻松携带它。
本次我们将对MSO2系例进行一个烤机测试来验证其性能，烤机测试使用的是一台MSO2系4通道200MHz带宽的示波器。烤机过程是将示波器4个通道同时输入一个相同频率（1KHz）、相同幅度（1V vpp）、不同波形的一个信号（正弦波，方波，斜波，脉冲波）；然后将示波器的存储深度设置到最大时允许的最大采样率的情况下进行10个小时的连续测试；其中每隔2小时保存一次测量数据及记录示波器A面B面温度变化情况，以及初始状态下和烤机后，示波器在自动触发设置时和存储深度设置到最大时允许的最大采样率的情况下；示波器触摸屏的响应速度和按钮调节的响应速度。
测试结果如下：

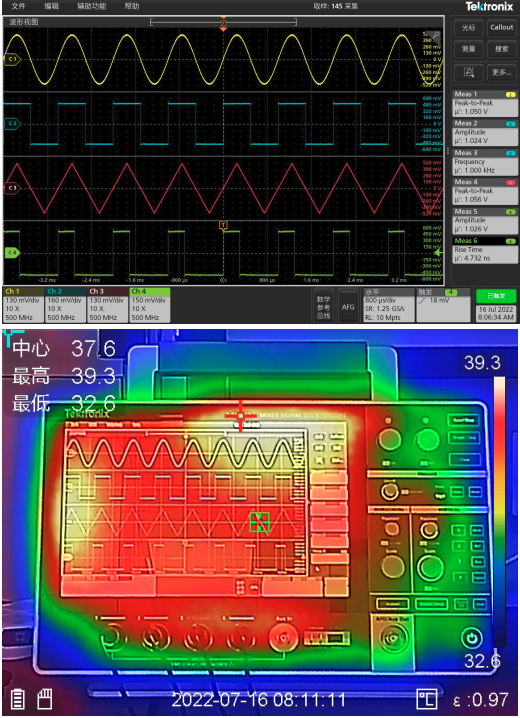

一，示波器的存储深度设置到最大时允许的最大采样率的情况下的初始测量值及示波器A面B面温度情况；
二，示波器的存储深度设置到最大时允许的最大采样率的情况下烤机2小时的测量值及示波器A面B面温度情况；
三，示波器的存储深度设置到最大时允许的最大采样率的情况下烤机4小时的测量值及示波器A面B面温度情况；
四，示波器的存储深度设置到最大时允许的最大采样率的情况下烤机6小时的测量值及示波器A面B面温度情况；
五，示波器的存储深度设置到最大时允许的最大采样率的情况下烤机8小时的测量值及示波器A面B面温度情况；
六，示波器的存储深度设置到最大时允许的最大采样率的情况下烤机10小时的测量值及示波器A面B面温度情况；
测量数据汇总:
|
|
CH1 |
CH2 |
CH3 |
CH4 |
|
初始值 |
1.050 V |
1.024 V |
1.056 V |
1.026 V |
|
烤机2小时 |
1.040 V |
1.024 V |
1.056 V |
1.025 V |
|
烤机4小时 |
1.045 V |
1.030 V |
1.056 V |
1.026 V |
|
烤机6小时 |
1.045 V |
1.030 V |
1.056 V |
1.025 V |
|
烤机8小时 |
1.040 V |
1.030 V |
1.056 V |
1.026 V |
|
烤机10小时 |
1.040 V |
1.031 V |
1.066 V |
1.038 V |
温度测试数据汇总：
|
|
初始值 |
烤机2小时 |
烤机4小时 |
烤机6小时 |
烤机8小时 |
烤机10小时 |
|
A面（最高） |
39.3℃ |
41.0℃ |
40.7℃ |
40.9℃ |
41.1℃ |
40.6℃ |
|
B面（最高） |
43.2℃ |
43.6℃ |
44.6℃ |
43.0℃ |
44.5℃ |
44.6℃ |
总结：由以上测试结果可以看出新2系MSO系列在烤机前和烤机后的测量结果几乎一致，示波器温度变化也没有太大的差异，触摸屏也没有出现失灵或漂移，触控和控件的响应速度也没有较大的差异，也未出现卡顿死机的现象；可见新2系MSO系在把尺寸做小做薄的同时还能保持如此优秀的散热效果和稳定的性能表现；这将是便携式示波器中的一大利器。
